M333模具钢
M333塑胶模具钢介绍
欧洲进口M333 模具钢利用进口进口更新科技生产，以高达16倍大气压力，加入氮NITROGEN及氩ARGON等成份再进行更先进的冶金工艺加压电渣重熔法炼制而成。通过这项工艺，在充满氮气及氩气（无氧气）的密闭容器中进行重熔。这使得氧化物纯度得到提升，进一步增加了钢材的耐腐蚀性、抛光性、光蚀性和电火花加工性，能彻底改善钢材组织状态，将钢材性能提升至极限，具有更高的镜面光洁度。

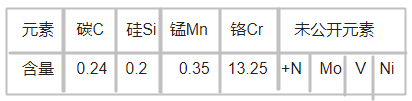

M333塑胶模具钢化学成分
M333塑胶模具钢特性
进口M333主要特性有：优良的韧性和淬火后的高硬度，使模具拥有更佳的工作性能及长久的寿命；的导热性，减少模具的冷却时间，加快产品的生产效率；更佳镜面抛光效果，节省了抛光模具的生产费用，减少维护和维修时间；高纯度的模具，令电加工性能更便捷；的防酸性和耐腐蚀性，进一步延长模具的寿命。
进口M333 塑胶模具钢镜面抛光性能：M333比一般的420模具钢更能达至高度镜面效果，特别适合光学制品及影音产品。抗冲击性能有效减低钢材出现爆裂的机会，利角保持更佳，模具寿命更长，特别适合影音制品等长期生产模具。
M333塑胶模具钢抗腐蚀性：任何钢材皆不能保证百分百不会被侵蚀，取决于（环境、湿度及塑胶酸性等），科技则令钢材能抵抗较强腐蚀及酸性，令镜面长期保持更佳状态。
M333塑胶模具钢道热率：散热较一般模具钢更佳，有效解决因散热不足道致开模时间过长等问题。
M333塑胶模具钢用途
进口M333塑胶模具钢主要用途：进口M333塑胶模具钢拥有极为高效能的镜面效果，较强防酸性，特别适用于影音产品；雷射唱片等适合于酸性，腐蚀性的塑料模具，如PVC化妆品盒模具；
M333塑胶模具钢热处理
软性退火至HB220。更高目标硬度48-50HRC。
锻制：1050℃开始锻打至850℃回炉缓慢冷却。
退火：800-850℃保温后炉冷600℃空冷，硬度可达220HB。
应力消除：用650℃保护气体之炉热透后保温1-2小时，随炉慢冷。
淬火：980-1000℃（1796-1832℉）快速冷却，大模具的淬火温度强烈推荐为980℃（1796℉）。有效厚度＞80mm，真空氮气冷却，工件热透后保温15-30分钟。
回火：淬火后立即入炉回火，建议回火2次，保温时间以材料厚度为准，每20mm保温1小时，更少2小时。
M333模具钢价格
万利钢优势
原文标题：M333模具钢
