1.2311模具钢
1.2311模具钢介绍
1.2311预硬塑胶模具钢，经热处理后，加工及抛光性能良好，更适宜电火花加工。可用于一般制造大型塑胶模具及用做塑料模模架。
1.2311钢，德国模具钢，该钢经“超纯净”工序生产，预硬化，呈现高度的微观纯净及优良的均质结构，优良的抛光性及光蚀刻花性。经热处理后，加工及抛光性能良好，可进行氮化处理，适于镀铬等表面处理，材质硬度均匀（至400mm厚），良好的韧性，良好的机械加工性能。金组织为马氏体及贝氏体组织。
德国葛利兹1.2311塑胶模具钢是一款可普通抛光、可施以氮化、可普通镀铬及晒纹、横截面硬度均匀（至400mm厚）、以及较好的韧性和机械加工性能的常规熔炼 （EF+LF+VD）模具钢，对于更高要求晒纹及抛光的客户我们推荐使用XPM或者XPM VICTORY ESR材料。
1.2311模具钢化学成分

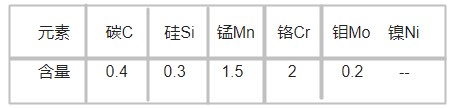

元素 碳C 硅Si 锰Mn 铬Cr 钼Mo 镍Ni
含量 0.4 0.3 1.5 2 0.2 --
1.2311模具钢特性
高的抛光性能，良好的加工性，优良的强韧性，可淡化处理或镀铬。
● 真空脱气精炼处理钢质纯净，适合要求抛光或蚀纹加工塑胶模。
● 预硬状态供货，无需在热处理可直接用于模具加工，缩短工期。
● 经锻轧制加工，组织致密，超声波检验，无气孔，针眼缺陷。
1.2311模具钢热处理
加硬处理：
为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上
氮化处理
氮化处理可得到高硬度表层组织，氮化后的表层硬度达到650-700HV
（57-60HRC）模具寿命可达到100万次以上，氮化层具有组织致密，光滑特点，模具的脱模性及抗湿空气及碱液腐蚀性能提高。
温度20——200°C/20——400°C,线胀系数：12.6×10K/13.5×10K。
1.2311模具钢用途
●热塑性塑胶注塑模具，挤压模具。
● 热塑性塑料吹塑模具。
● 重载模具主要部件。
● 冷结构制件。
1.2311模具钢价格
万利钢优势
原文标题：1.2311模具钢
