DH2F模具钢
1、DH2F概述：
日本大同DH2F预硬热作模具钢日本大同制钢株式会社生产的DH2F是预硬热作模具钢.出厂时预硬到HRC37-42.DH2F可以满足快速制模的需要.经常使用在各类铝镁锌压铸模具.高硬塑胶模具.如:手机外壳模具汽车车灯模具发动机模具。
2、DH2F特性：
（1）切削性出色，便于加工及雕模。可望缩短模具加工周期、降低成本

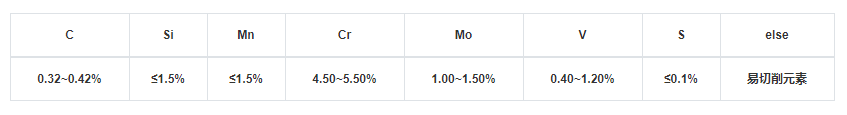

（2）大同牌号化学成份：
（3）力学性能 预硬至hrc40-44 4.特长: 已经预硬至37～41hrc(表面硬度）。
（4）热处理工艺 热处理条件：锻造温度°C 热处理条件°C 硬度 变态点°C退火 淬火 回火 退火HB 淬火回火HRC Ac Ar Ms1100～850 840～870空冷 1000～1050空冷 600～680空冷 ≤229 40 845～910 280（沃斯田铁化）1030°C出厂状态：HRC 37－4
3、DH2F特长
已经预硬至37～41HRC(表面硬度)，无须热处理;
适用于形状复杂、精密之模具及零部件;
切削性能出色，便于加工及雕模;
可望缩短模具加工周期、降低成本;
如施以表面处理可进一步提高耐磨性和耐蚀性。
4、DH2F用途
铝、锌压铸模; 铝热挤压铸模; 压铸模部件; 冲压模; 压室冲头; 卸料板; 浇口套; 诸机械部件; 塑胶模.
5、DH2F 出厂状态
供货状态及硬度 ：预硬态，硬度37～42HRC
DH2F模具钢价格
万利钢优势
原文标题：DH2F模具钢
上一篇：没有了！
下一篇：DH31-S模具钢
