QRO90模具钢
QRO90模具介绍
QRO90模具钢适用于各种压铸模具和相关零件、挤型模具和零件及各种锻造模具。在铝合金、黄铜和纯铜的压铸模具寿命上，通常都比一般热作模具钢寿命长，其卓越的高温强度有效抑制了热疲劳带来的龟裂，尤其是使用在挤压模具上能大大增加生产数量，是高寿命的铬、钼、钒热作模具钢。进口QRO 90拥有的高温强度、高温硬度和抗回火软化能力，以及独特的抗热疲劳性能、热传导性、纵向和横向的韧性与延展性，另外还具备非常均一的机械加工性能和热处理特性。
RO90压铸模具钢是瑞典进口钢厂特别开发，用来增进高温模具寿命的热作模具钢。所谓是因为使用了特别的炼钢技术，如进口钢厂电渣重熔可以获得高纯度及机械性质良好的钢材，同时配合更适当调配的成分，使得QRO90的特性在热作工具钢中，非常独特，同时具备优良的高温强度、抗回火软化性和热传导性。因此QRO90模具钢能延长有色金属的压铸、挤压、锻造模具寿命，和铁材的锻造、挤压模具寿命。
在进行铝合金挤压生产加工时，企业希望模具挤压的产品数量远远超过常规模具钢制造的模具钢时，推荐使用由瑞典原产地进口的QRO 90 Supreme模具钢来设计制造该模具，

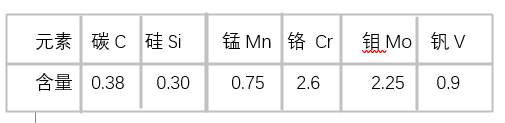

化学成分
QRO90模具钢优良特性：
① 挤压铁和铝制的挤压机部时，件如衬套、压头、芯杆、顶杆等，使用QRO 90 Supreme模具钢制造该模具会比选用美国进口AISI标准的H13模具钢寿命长很多。
② 如果将QRO 90 Supreme热作模具钢用在黄铜和纯铜挤压的压头及模套上，该模具的使用寿命也比美国AISI标准的H13模具钢的使用周期长。
③ 同样在挤压黄铜时，衬套采用QRO 90 Supreme寿命也延长很多。
④ QRO 90 Supreme在压锻黑色金属、黄铜，特别是用在中小型模具上，寿命延长尤其明显。
⑤ QRO 90 Supreme也特别适合级进锻造、顶锻、挤压锻造、粉末锻造和其它需要大量水冷却的其他锻造。
QRO90模具钢加工与处理：
软性退火：在保护气氛下加热至820℃，以10℃每小时随炉冷却至650℃，然后空冷。
去应力：模具经过粗加工后，加热至650℃，保温2小时，缓冷至500℃，然后空冷。
淬火：预热温度： 600~850℃，通常分两段预热。在淬火时必须进行气氛保护以避免脱碳或氧化。
奥氏体化温度：1020~1050℃。
淬火介质：
A.高速气体/循环气氛。
B.真空 （高压、高速气体），有变形或开裂风险的模具可考虑采用分级淬火。
C.盐浴或流动粒子中，550℃。
D.盐浴或流动粒子中，约180~220℃。
E.温油约80℃。
注1: 当模具温度达到50~70℃时，立即回火。注2: 为了获得更佳的模具性能，在可接受的模具变形范围内尽可能采用快的冷却速度。
QRO90模具钢价格
万利钢优势
原文标题：QRO90模具钢
