1.2367模具钢
1.2367模具钢特性介绍
进口的葛利兹1.2367 VICTORY ESR模具钢属于电渣重溶热作模具钢，组织更均匀，材质更净化，具有极好的耐热性和高温韧性，以及较高的耐热疲劳性和耐磨性，适合在很高要求的工业环境中应用，尺寸变化小、可进行氮化处理、拥有良好的抛光性， 与同类模具钢材相比具有更好的等向性。
1.2367模具钢参考对应钢号
德国KIND＆CO标准钢号：RPU模具钢；欧洲进口标准钢号：W303模具钢
1.2367模具钢化学成分

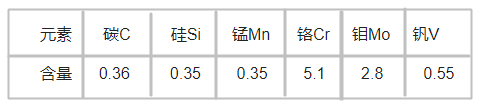

元素 碳C 硅Si 锰Mn 铬Cr 钼Mo 钒V
含量 0.36 0.35 0.35 5.1 2.8 0.55
1.2367模具钢用途
葛利兹1.2367模具钢主要用在高寿命要求的热锻模；铝、锌压铸模； 铝合金挤压模、铜合金挤压模；轻合金压力铸造模具； 模锻模仁和嵌件；挤压模具；重合金模具模架及内导套；重轻合金压力成形模具等。
1.2367模具钢加工与处理
出厂状态： 软化退火，有良好的微观结构，硬度更大至229HB 可按照客户要求预硬，运用状态50-55HRC。
冲击强度：无缺口试样10x7x55 mm，热处理至44-46HRC VDG;M82 Ed.02/1993 250J，可按客户要求定制。
超声波检测：ASTMA388 - FBHmax. 3mm（1/8inch）或者SEP1921 – test group3–classE,e。
纯净度：按照ASTME45方法A，A硫化物≤ 0.5，B氧化物，C硅酸盐和D球状氧化物各≤1或者DIN50602–K1≤10，可按客户要求定制。
普通淬火、回火规范次预热温度540～650℃，每25mm保持约30min，第二次预热温度845～870℃，每25mm保持约30min，奥氏体化温度1030～1070℃（推荐1050），每25mm保持约30min，淬火介质为气或油，回火温度500～650℃，每25mm保持约60min以上、空冷。
1.2367模具钢价格
万利钢优势
原文标题：1.2367模具钢
