cr12模具钢
该模具钢也是国际通用的冷作模具钢之一，逐渐被更的钢种如Cr12MoV、Cr12Mo1V1或基体钢所取代。该模具钢自前苏联的X12引进，1957年时即已纳入标准（YB-1957）。
Cr12模具钢主要用于要求高耐磨受冲击负荷较小的冷冲模工作零件（凸模凹模）、冷挤压模的凹模等），由于具有明显的优点和缺点，使用受到一定限制。
1、名称：Cr12模具钢
类似似钢材：210Cr12(ISO),日本的SKD1(JIS), 大同特钢的DC1、日立金属的CRD,欧洲进口公司的K100，瑞典的SVERER3(UHB
2、用途：
Cr12模具钢主要用于要求高耐磨受冲击负荷较小的冷冲模工作零件（凸模凹模）、冷挤压模的凹模等），由于具有明显的优点和缺点，使用受到一定限制
3、回火

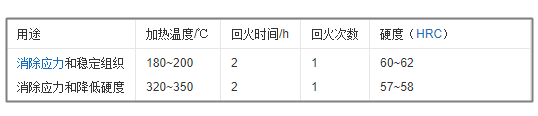

Cr12钢推荐的回火规范
4、淬火
5、热处理
热处理规范：1)淬火,950～1000℃油冷;2)淬火980℃,油冷,180℃回火2h。 金相组织：回火马氏体+未溶碳化物+残余奥氏体。 交货状态：钢材以退火状态交货。
6、工艺规范
（1）临界点温度(近似值)
AC1=800°C、Ar1 =760℃。
（2）油韧性处理规范
加热温度850~860°c,以30℃/h的冷却速度,降温到630℃,出炉油冷, 硬度96~97HRB,破断扭转角温度为950°C。该?艺的?的是提?钢的塑性。
（3）普通等温球化退火规范
850~870°C×3~4h,炉冷,740~760°C×4-5h,出炉空冷。硬度≤241HBW, 共晶碳化物等级≤3 级
（4）球化退火规范
退火温度850~870℃,保温时间2~4h,以30°C/h冷速炉冷到500 ~600°C,出炉空冷。等温温度730~750°C,等温时间4~6h,炉冷到500~600°C,出炉空冷,硬度217 ~269HBw。
（5）普通淬火规范
淬火温度950~1000电, 油冷,淬?硬度≥60HRC。
（6）真空淬火、回火规范
预热温度500~550℃,真空度0.1Pa,淬?温度960~980°C,真空度1~10Pa, 冷却介质:油或N2?,回?温度80~240°C,硬度60 ~64HRC。 [1]
cr12模具钢价格
万利钢优势
原文标题：cr12模具钢
