RA6模具钢
RA6粉末冶金工具钢介绍
法国奥伯杜瓦AUBERT & DUVAL RA6粉末冶金工具钢是采用均质、无偏析的高纯度金属粉末和适当大小的颗粒通过高温、高压下扩散的方式被加工成为具有各向同性的均质、无偏析的高速钢。具有良好的红硬性和磨削性能、抗压强度和耐磨性、的韧性和机加工性能。
法国奥伯杜瓦RA6粉末工具钢中的碳化物含量大大超过熔铸高速钢的允许范围，使硬度提高到很高的水平，从而使耐磨性能得到进一步提高。如果采用烧结致密或粉末锻造等方法直接制成外形尺寸接近成品的刀具、模具或零件的坯件，更可取得省工、省料和降低生产成本的效果。粉末高速钢的价格虽然高于相同成分的熔铸高速钢，但由于性能优越、使用寿命长，同样被广泛使用在各个制造行业中。

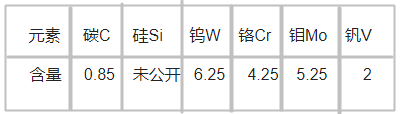

RA6粉末冶金工具钢化学成分
元素 碳C 硅Si 钨W 铬Cr 钼Mo 钒V
含量 0.85 未公开 6.25 4.25 5.25 2
RA6粉末冶金工具钢用途
奥伯杜瓦RA6粉末高速钢主要应用在：重型机械工具、成型铣刀、滚刀、各种拉刀、机用丝锥、麻花钻、碉楼工具、铰刀、带锯金属钢带、精密冲切工具、冲头、冲模等。
法国奥伯杜瓦公司 Aubert & Duval是世界冶金集团之一，奥伯杜瓦公司以设计、制造、加工和经销高质量特殊钢材、模具钢材、不锈钢、钴铬钼合金、高温合金、铝合金、钛合金而享誉全球，其产品覆盖领域广泛，充分地满足了各个工业领域的生产设计和技术要求。
类似牌号
EN:X82WMoCrV6-5-4；
AFNOR:X82WMoCrV6-5-4；
W.Nr:1.3553~1.3343高速钢；
AISI:M2高速钢；
JIS:SKH51高速钢
RA6粉末冶金工具钢热处理
退火：加热至875℃，保持在875℃然后在炉中冷却缓慢，钢材须被保护以防脱炭，退火后更大硬度为240HB。
硬化：次预热至550℃，第二次预热至850℃，从1105℃-1200℃，空气冷却，或真空压力淬火对于大部件可以更换空气冷却，使用盐浴250℃-230℃，然后通过空气冷却，建议在惰性气体中加热。
回火：通常回火温度建议在550℃- 600℃之间，根据所需的硬化温度和硬度进行二次或者三次回火，在1180℃-550℃下进行淬火，可得硬度62 HRC。
免费获取报价
原文标题：RA6模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
