K329模具钢
K329冷作模具钢介绍
盈钢模具钢原产地进口的欧洲进口进口 K329冷作模具钢是以进口熔炼工艺冶炼而成的一款钢型，它确保了微观与宏观的均匀度、以及均一的高纯净度组织，能使模具在使用寿命上达到更佳状态。是追求高耐磨性与高抗压强度的同时还要具备卓越韧性的使用者选择。
K329冷作模具钢化学成分

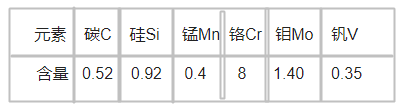

元素 碳C 硅Si 锰Mn 铬Cr 钼Mo 钒V
含量 0.52 0.92 0.4 8 1.40 0.35
K329冷作模具钢用途
欧洲进口K329模具钢因其出色性能被广泛运用在要求同时兼具韧性和良好耐磨性的工件上，如：
◎ 厚度达15mm板材用平口及圆口剪刀；
◎ 纤维材料/纸材及纤维板裁刀；
◎ 工业用强力机械裁刀；
◎ 工程塑胶专用模仁上；
◎ 精密下料、深抽上；
◎ 冷锻、滚轧轮等上面；
K329冷作模具钢处理与加工
锻造：1050至850℃置于炉中或包覆于热绝缘材料中缓慢冷却
退火：800至850℃置于炉内，控制以10至20℃/小时之速率冷却至大约600℃，然后取出空冷。退火后硬度更高240HB
应力消除：650至700℃在热处理炉中缓慢冷却，用以消除在机械加工或成型制程中所产生之内应力。经过充分加热后，置于中性气体中保温1~2小时
硬化处理：1000至1020℃于油、盐浴（400-450℃）冷却。1020至1040℃空冷，温度均匀后之保温时间为15~30分钟。可得硬度47-58HRC
回火：硬化处理后，随即缓慢加热至回火温度。工件厚度每增加20mm，炉内保温时间需增加1小时，但至少为两小时，随后缓慢空冷至常温。
免费获取报价
原文标题：K329模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
