W400模具钢
W400模具钢介绍
在所有因素中，降低生产成本的更好办法就是延长模具使用寿命，减少维护周期和稳定成本。实际上这并不难做到，例如材料的选用应考虑各向同性和纯度，这样可有有效的防止早期开裂，另外韧性和硬度的高低也同样影响着工具在使用过程中的性能。欧洲进口W400 VMR模具钢是空淬硬化热作模具钢，全新的W400模具钢非凡的优势不仅仅表现在改良的化学成分，还有它是采用高纯度原料真空VRM冶炼，弥散退火及结构处理而成。
盈钢模具钢由欧洲原产地进口的进口进口 W400模具钢由于拥有的化学成分配比和良好的结构工艺，使其具备宏观、微观结构优良，偏析少；气体含量极低；不良微量元素极少；非常好的各向同性和均质性；纯度更高、韧性极好；导热性能优良等特点。适用于作铝合金压铸模、热挤压和穿孔用的工具和芯棒、模锻锤锻模、压力机锻模、高速精锻模和塑压模等；亦被用作飞机、火箭等耐热400～500 ℃工作温度的结构零件。

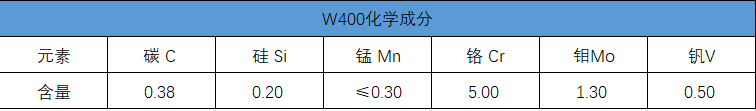

W400模具钢化学成分
W400模具钢特性
欧洲进口Bohler拥有100多年的制钢科技与经验，为全球各项产业提供不同型号的优质特殊钢材和服务，无论是钢材的熔炼、压延、锻造、热处理、表面加工到成品均采用全球更先进设备和工艺。进口进口 W400模具钢是进口热作模具钢材的其中一种，它具有高抗热性、各个方向的韧性和延展性、高抗热疲劳性及耐磨性、可施以氮化、良好的抛光性、良好的尺寸稳定性、较好的淬透性、比常规熔炼钢有更好的等向性等优良特性，
使用用途：
使用用途：
1.压铸模具（模仁、嵌块、模芯、分流锥、氮化顶针）
2.挤压模（模仁、模垫、阻流块）
3.铝、铜、镁、的热压成形模。
4.冷冲载、热剪、紧缩环及耐磨部件。
盈钢公司交货状态为退火态，硬度约250HB。
W400模具钢处理加工与注意事项：
退火：800-850℃（1470-1560℉）控制以10至20℃（50-60℉/h）每小时的速度随炉慢冷至大约600℃（1110℉），然后取出空冷。
应力消除：600-650℃（1110-1200℉）在热处理炉中缓慢冷却，用以消除在机械加工或成型制程中所产生之内应力。经过充分加热后，置于中性气体中保温1~2小时。
淬火：980-990℃（1795-1815℉）油冷或盐浴（500-550℃/930-1030℉）空冷或真空气体急冷。温度均匀后之保温时间为15~30分钟。可得硬度油冷或盐浴淬火52-54HRC；空冷或真空淬火50-53HRC。
回火：淬火处理后，随即缓慢加热至回火温度。工件厚度每增加20mm，炉内保温时间需增加1小时，但至少为两小时，随后缓慢空冷至常温，建议至少回火2次。
W400模具钢对应牌号
类似美国牌号：H11
类似英国牌号：BH11
类似国际牌号：3431Z38CDV5
欧洲进口原厂出品的特殊钢材无论是在冶炼工艺工艺上，还是在合金成分配比上都与同类材料有较大差异，所以替代材料无法达到原厂W400钢的极限性能与热环境耐力，在不得已使用替代材料时，请务必咨询模具设计者、或工件使用方，以免造成模具失效等重大生产事故。
免费获取报价
原文标题：W400模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
