W300模具钢
W300模具钢介绍
欧洲进口进口 W300 模具钢是进口热作模具钢材的其中一种，出厂时已经达到一定的硬度，可以用水冷却，拥有均匀细微的组织结构，适用于形状复杂、精密模具及零部件和工件，切削性能出色，便于加工刻模，可缩短模具加工周期、降低生产成本，如果继续进行表面处理可进一步提高耐磨性和耐蚀性能。
W300模具钢用途
进口Bohler W300模具钢适用于重型热作工具和热作模具，主要用于轻合金加工心轴、金属容器管和挤压棒材、挤压装备；空心螺母螺栓、螺钉、铆钉的制造工具和模具、螺母和螺栓；压铸设备、成型模具、模具镶件、热剪切刀具、塑料模具等。

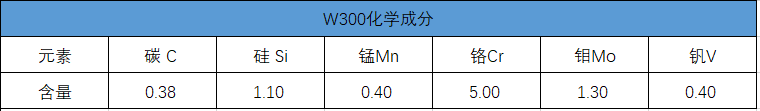

W300模具钢化学成分
W300模具钢处理加工
锻造：1100至900°C（2012～1652°F）缓慢冷却或保温。
退火：750至800°C（1382～1472°F）缓控炉冷却速度在10到20°C /小时（50至68°F /小时）下降到约600°C（1112°F），再在空气中冷却。退火后硬度更大205HB。
应力消除：600至650°C（1112～1202°F）在炉中缓慢冷却。加热后，在中性大气中保持2 - 1小时。
硬化：1030至1080°C（1886～1976°F）油，盐（500 - 550°C / 932-1022°F），空气或真空保持温度均衡15至30分钟，在油或盐浴下可获得硬度52 - 56 HRC，在空气或真空中可获得50 - 54 HRC 。
回火：加热后立即加热至回火温度，每炉加热1小时，20毫米的工件厚度，至少要在空气中冷却2小时，建议至少两次。
W300模具钢对应牌号
对应英国牌号BS：BH11
对应法国牌号AFNOR：Z38CDV5
对应德国牌号EN/DIN:1.2343 / X38CrMoV5-1
免费获取报价
原文标题：W300模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
