W321模具钢
W321模具钢介绍
进口BOhler W321热加工工具钢，具有良好的耐热性和热加工性能以及冲击性能。合理添加的钴含量能使W321模具钢在复杂的热作环境下良好的工作，W320模具钢是在特殊等级的上提高均匀性和韧性。
W321模具钢用途
欧洲进口Bohler W321 热作模具钢主要用于重型合金的加工，如心轴、金属管杆、挤压模具和容器；热挤压工具；塑胶模具；压铸模具；制造螺钉、铆钉工具、螺母和螺栓；成形模具；模具镶件；热剪刃等。

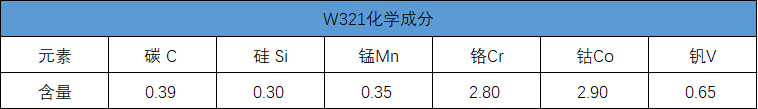

W321模具钢化学成分
W321模具钢加工处理
锻造：1100至900°C（2012～1652°F）在炉中缓慢冷却或做材料保温。
退火：750至800°C（1382～1472°F）缓控炉冷却速度在10到20°C /小时（50至68°F /小时）下降到约600°C，（1112°F）进一步空气冷却。退火后硬度更大205HB 。
应力消除：600至650°C（1112～1202°F）在加热炉中缓慢冷却；用来减轻由广泛的机械加工或复杂形状所设定的应力。经过加热，保持中立在1 - 2小时的空气。
硬化：1000至1070°C（1832～1958°F）油，盐（500-550°C / 932-1022°F），保温温度均衡15到30分钟，得到的硬度：52 - 56 HRC。
回火：缓慢加热到回火温度提高后立即淬火/每20毫米的工件厚度在炉时间1小时，但在空气冷却至少2小时/。建议至少两次。
补焊：工具钢在焊接后会产生裂纹，如果无法避免焊接，应寻求并遵循适当的焊接电极制造商的指示。
W321模具钢对应牌号
对应德国牌号DIN：1.2885 / X32CrMoCoV3-3-3
对应英国牌号BS：BH10A
对应法国牌号AFNOR：30DCKV28
免费获取报价
原文标题：W321模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
