XDBD模具钢
XDBD塑胶模具钢介绍
盈钢模具钢原产地进口法国奥伯杜瓦的XDBD模具钢具有所有不锈钢、耐热钢中更高的硬度。马氏体型不锈钢与普通合金钢一样具有通过淬火实现硬化的特性，因此可通过选择牌号及热处理条件来得到较大范围的不同的力学性能。奥伯杜瓦XDBD不锈钢含碳量1%，这种钢材的抗锈能力非常好，是用在批量刀具市场上的优质不锈钢，其强度及锋利性甚于ATS-34，含铬量高达18%，是仅次于ATS-34的更常用不锈钢之一，也是更早被刀匠接受的不锈钢，而且一直很受欢迎，尤其是在零下处理流程被开发出来后，这种处理加强了钢材的坚韧度。
XDBD塑胶模具钢化学成分

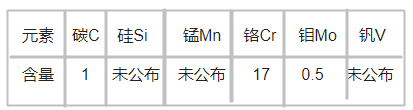

元素 碳C 硅Si 锰Mn 铬Cr 钼Mo 钒V
含量 1 未公布 未公布 17 0.5 未公布
XDBD塑胶模具钢特性
XDBD塑胶模具钢的高硬度和较好的耐磨性能，在打磨时，它的缺点是粘性比较大，而且升温很快，但它比任何碳钢都更容易打磨，用手锯切料也容易得多。XDBD不锈钢的退火温度很低，硬度通常能达到59HRC，耐蚀性和韧性都非常强。
XDBD塑胶模具钢用途
法国奥伯杜瓦AUBERT & DUVAL XDBD不锈钢主要用于制造在腐蚀环境和无润滑强氧化气氛中工作的轴承零件和塑胶模具，具有较好的高温尺寸稳定性，所以也可以作为耐腐蚀高温轴承钢和注塑模具配件使用。用于自动车床、马氏体型不锈钢与普通合金钢一样具有通过淬火实现硬化的特性，但XDBD不锈钢承受动载荷的能力较低。现更广泛应用于手制刀及优质厂制刀具、喷嘴、轴承、于自动车床、医用手术刀、塑胶模具、注塑模具配件等。
机械性能：内应力（250 N/mm2），抗拉强度（560 N/mm2） EL（18 %） HB（250）。
XDBD塑胶模具钢对应牌号
其他地区类似牌号：欧标：X105CrMo17，AIR:Z 100 CD 17，UNS:S44004，AMS:5630，AISI:440C。
XDBD塑胶模具钢热处理
锻造温度1100-950℃。
退火条件：加热至870℃，缓慢冷却，硬度：230HB。
在1040℃油淬，低温处理（- 70℃ 至- 80℃），140℃回火，硬度：59HRC。
加热至1020℃-1050℃，油淬。对于小截面的部件可以使用气体压力淬火代替油淬。如需更高硬度，可做深冷处理。
淬火之后应立即回火，回火温度一般在120℃-500℃之间，具体温度视所需硬度而定。
免费获取报价
原文标题：XDBD模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
上一篇：FX-XTRA模具钢
下一篇：WF-XTRA模具钢
