ShelleX模具钢
ShelleX模具钢介绍
美国芬可乐Finkl ShelleX?空冷硬化型热作模具钢，碳化物细小而且分布均匀，耐冷热疲劳性能和抗溶蚀性能好，冷热加工性能 好，淬透性好，在中温具有较厚的热强度、抗氧化性、高的韧性和耐磨性。该钢比H13模具钢以及H11模具钢的韧性略高，需要进行热处理，一般应用硬度为50-54HRC。在欧洲常用此钢做定模和动模镶件，芬可乐Finkl ShelleX热作模具钢集中了高硬度和高韧性，符合热作模具钢的许多要求，主要合金成分是铬、钼和钒，通过芬可乐Finkl独有的电渣重熔的工艺进行熔炼，是具有优良的高温物理铬Cr-钼Mo-钒V性能的热作模具钢材。
ShelleX模具钢化学成分

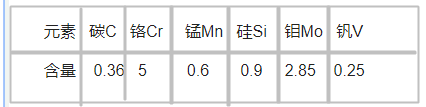

元素 碳C 铬Cr 锰Mn 硅Si 钼Mo 钒V
含量 0.36 5 0.6 0.9 2.85 0.25
ShelleX模具钢特性
芬可乐Finkl ShelleX具有高的淬透性和抗热裂能力，和良好的耐热性和韧性，在较高温度时具有较高的强度和硬度以及耐磨性和韧性，而且具备优良的综合力学性能和较高的抗回火稳定性。
ShelleX模具钢用途
芬可乐Finkl ShelleX热作模具钢主要用于制造冲击载荷大的锻模、热挤压模、精锻模、铝铜以及其合金压铸模、铝锌镁合金模具等，是一种用途广泛的模具钢材。
ShelleX模具钢加工与处理
退火：退火温度1625-1675℉（885-915℃），在炉中缓慢冷却，每小时更大50℉（28℃）。
应力消除：50-100℉（28-56℃）低于更终回火温度，冷却至875℉（470℃），然后在空气中缓慢冷却。
预热：预热两次700-1225℉（370-660℃）。
硬化：1850-1950℉（1010-1065℃）浸泡30分钟。
免费获取报价
原文标题：ShelleX模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
