M268模具钢
M268塑胶模具钢介绍
欧洲进口BOM268 VMR是一种塑胶模具钢，具有优异的纯净度，可达到更佳抛光效果由于添加了镍，即使是大尺寸的此种钢材，其心部的硬度都不会降低，钢材的截面也能拥有良好的均匀性。特殊的熔炼技术还赋予了其良好的机加工性能。特别适合对于抛光性和疲劳强度要求极高的塑胶模具，机械工程及模具零部件。
M268塑胶模具钢化学成分

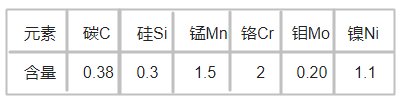

元素 碳C 硅Si 锰Mn 铬Cr 钼Mo 镍Ni
含量 0.38 0.3 1.5 2 0.20 1.1
M268塑胶模具钢特性
欧洲进口进口 M268 VMR塑胶模具钢在实用经济性和技术可靠性上的优势一目了然，质量更好，使用寿命更长，安全性更高，无需热处理，杜绝了材料因热处理原因报废的风险。具备更高的韧性可延长模具的使用寿命，让每个模具可生产更多的塑胶部件。
更高的高机械加工性能允许采用更高的刀具切削速度和更快的进给量，这意味着你的机床在单位时间内可加工更多的模具。良好的抛光性能和放电加工性能以及光蚀性有助于节省更多的加工时间，同时降低了线切割过程中开裂的风险，还能赋予塑胶产品良好的表面光洁度。
加工过程中流畅的排屑性能，使加工中心有更高的安全性，无色的韧性确保了模具在使用过程中有较高的抵御开裂的能力。机加工性能提高，加工时间缩短，降低了刀具成本。盈钢供货状态为淬火并回火（=调质状态），无需热处理，因为节约了热处理费用，也将省去随之而来的机加工成本。
M268塑胶模具钢用途
欧洲进口进口 M268塑胶模具钢被广泛使用在：大型塑胶模具的制作、注塑模具的模架、通用机械工程和刀具上的零部件、等行业与模具上。
欧洲进口进口 M268塑胶模具钢适用于旨在提高耐磨性的所有氮化工艺，适用于PVD涂层，对于氮化钛涂层具备的附着效果，对于特殊应用，M268可采取表面硬化，而且适合光蚀刻。
镜面抛光：真空重熔的冶炼技术使欧洲进口进口 M268 VMR塑胶模具具有极高的纯度，由此给大尺寸模具和形状复杂模具的抛光带来了积极的影响。极高的热传导性能保证了注塑成型周期的缩短，进而提高了注塑模具的效率。
M268塑胶模具钢热处理
盈钢公司供货状态为预硬状态，通常情况下，无需热处理，因特殊目的，如为增加强度而进行热处理，则应遵循其指导原则。
退火：720-740℃（1328-1360℉），在炉内以10-20℃/小时（50-68℉/小时）的速度缓慢冷却至大约600℃（1112℉），然后空冷。
应力消除：约500℃（930℉）、对于预硬材料它的去应力温度较之前回火温度大约低30-50℃即可，整体热透后，在中性气氛中保温1-2个小时，炉内慢冷。
淬火：840-880℃（1544-1616℉）油，氮气。工件热透后保温15-30分钟。
回火：淬火后应立即缓慢加热至回火温度，工件厚度每增加20mm（0.79英寸），炉内保温时间需增加1小时，但至少为两小时，随后缓慢空冷至常温。
焊接：对于预硬材料（约330HB），在参照相关焊接建议的情况下，细小的机械加工缺陷及型腔设计便更可以进行补焊，大面积堆焊仅适用用于退火态材料，然后在进行热处理。任何情况下都可以采用UTP 73 G4焊丝进行手动电弧焊或者UTP A73 G4进行气体保护焊，焊层可进行加工。
免费获取报价
原文标题：M268模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
