W320模具钢
W320模具钢介绍
欧洲进口Bohler W320 具有良好的耐热性，和的冲击性能，能在非常高热作要求条件下良好的工作，W320热作模具钢是在特殊等级的上提高了均匀性和韧性。
W320模具钢用途
盈钢模具钢欧洲原产地进口进口Bohler钢厂的W320 热作模具钢主要用于重型合金的加工，如心轴、金属管杆、挤压模具和容器；热挤压工具；塑胶模具；压铸模具；制造螺钉、铆钉工具、螺母和螺栓；成形模具；模具镶件；热剪刃等。

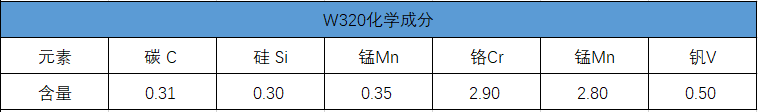

W320模具钢化学成分
W320模具钢加工处理
锻造：1100至900°C（2012～1652°F）在炉中缓慢冷却或材料保温750至800°C（1382～1472°F）。
退火：缓控炉冷却速度在10到20°C /小时（50至68°F /小时）下降到约600°C，（1112°F）进一步冷却空气。退火后硬度更大为205HB。
应力消除：600至650°C（1112～1202°F）在加热炉中缓慢冷却；用来减轻由广泛的机械加工或复杂形状所造成的应力。
硬化：1010至1050°C（1850～1922°F）油，盐（500-550°C / 932-1022°F），温度保持均衡15到30分钟，得到的硬度：52 - 56 HRC。
回火：缓慢加热到回火温度提高后立即淬火/每20毫米的工件厚度在炉时间1小时但在空气冷却至少2小时/，建议至少两次。
补焊：工具钢在焊接后会产生裂纹，如果无法避免焊接，应寻求并遵循适当的焊接电极制造商的指示。
W320模具钢对应牌号
对应日本牌号JIS： SKD7
对应德国牌号DIN： 1.2365
对应美国牌号AISI： H10
对应英国牌号BS： BH10
对应法国牌号AFNOR：32DCV28
免费获取报价
原文标题：W320模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
