DH31-EX模具钢
一、特长
更优化成分+均质化处理（相对于DH31-S）
⒈淬透性、韧性大幅提升
⒉抗疲劳强度提升
⒊切削性稍为良好
⒋破坏韧性、耐热龟裂、热熔损性与DH31-S等同
二 、用途与硬度
Al、Mg压铸件 43~49HRC
压铸模部件 45~50HRC
三、特性
韧性 - 高温强度
耐热龟裂性 – 破坏韧性
日本大同DH31-EX模具钢特性
四、热处理条件
淬火温度 回火温度
10001050℃气冷风冷油冷 550~650℃空冷
五、热处理曲线
淬火温度与硬度的关系 回火性能曲线
淬火硬度因成分改变而提升 600℃以上的回火软化抵抗有同等水准
耐热龟裂特性
六、实验尺寸
条件：700℃→水冷×1000回

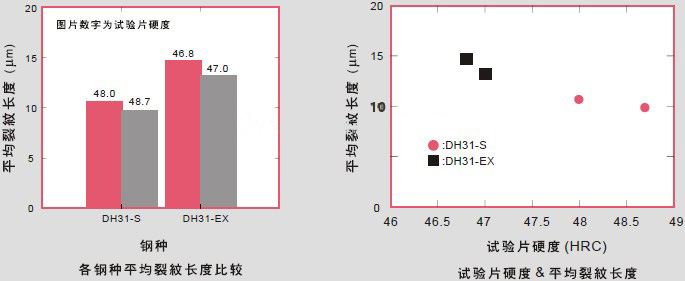

各钢种平均裂纹长度比较 试验片硬度&平均裂纹长度
配合相应硬度耐龟裂性几乎同等
抗高温软化
DH31-EX模具钢高温特性
耐AL冲蚀性
熔液材料：ADC12；熔液温度：700℃；浸入时间：300min；旋转：200rpm。
DH31-EX模具钢热处理
低温域淬火速度的影响
七、实际热处理韧性
DH31-EX模具钢在低冷却速度下也可保持良好韧性
DH31-EX模具钢价格
DH31-EX模具钢作为进口模具钢材，我们有原厂材质证书，同时根据客户需要的量，需不需要热处理加工，含不含运费等情况来决定DH31-EX模具钢价格多少钱一公斤。
免费获取报价
原文标题：DH31-EX模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
