K306模具钢
K306冷作模具钢介绍
欧洲进口进口 K306冷作模具钢是进口公司以熔炼工艺冶炼而成的一种适合制作冷作模具和塑胶模具的铬钼钒合金工具钢，其具有以下特性：高韧性、高耐磨性、良好的淬透性、良好的热处理尺寸稳定性、良好的抛光性、良好的焊接性、良好的火焰硬化及高频淬火性能。

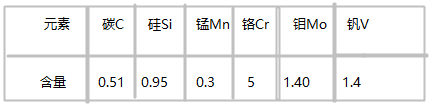

K306冷作模具钢化学成分
K306冷作模具钢用途
盈钢模具钢材有限公司欧洲原产地进口进口公司的K306冷作模具钢被广泛应用在一般冲压和成型、厚板的冲压和成型、拉深、压花、形状复杂的冷挤压模、轧辊、剪切刀刃、原型工具等。
欧洲进口K306冷作模具钢优良的综合性能满足材料加工和现代生产方式的要求，其高度安全性保证了更佳的模具性能和更高的生产效率。
K306冷作模具钢处理加工
锻造：1100至900℃置于炉中或包覆于热绝缘材料中缓慢冷却
退火：750至800℃置于炉内，控制以10至20℃/小时之速率冷却至大约600℃，然后取出空冷。退火后硬度更高240HB
应力消除：650至700℃在热处理炉中缓慢冷却，用以消除在机械加工或成型制程中所产生之内应力。经过充分加热后，置于中性气体中保温1——2小时
硬化处理：1100至1050℃于油、盐浴，（500-550℃）冷却。温度均匀后之保温时间为15——30分钟。可得硬度57-59HRC。
回火：硬化处理后，随即缓慢加热至回火温度。工件厚度每增加20mm，炉内保温时间需增加1小时，但至少为两小时，随后缓慢空冷至常温。
更多产品详情 咨询盈钢金属客服人员或者直接拨打 0512-67568906了解更新产品报价！
免费获取报价
原文标题：K306模具钢
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至tokaits@163.com举报，一经查实，本站将立刻删除。
