模具钢NAK80:

  常温下的力学性能bai20℃)硬度:du41HRC?0.2%降伏强度:zhi103kgf/平方mm(147Ksi)。dao

  抗拉强度:128kgf/平方mm(147Ksi)?断面缩率:38.0%?伸长率:15.6%?冲击值:U-notch,20℃) 2.0Kgf-m/平方cm(151bf-ft)纵向。

  扩展资料:

  典型应用举例:

  1)镜面抛光模具,防灰尘,电视机滤光板,化妆品盒,精密皱纹加工模具;

  2)办公自动化设备,汽车零件放电加工模具;

  3)透明产品或要求光洁度的产品,如汽车顶灯、冰箱蔬菜盒、照明灯等透明产品模具。

  热处理工艺

  采用“热加工锻造成型→淬火→回火”三步法工艺流程,生产硬度范围37——43HRC的NAK80析出强化塑料模具钢成品,本预硬化处理工艺有效解决了模具钢预硬化处理时间长、生产效率低的问题。

  淬火、回火规范:淬火温度840——870℃,回火温度200——500℃,硬度50——55HRC; 气体软氮化规范:软氮化温度520℃,时间5H,表面硬度可达750HV。

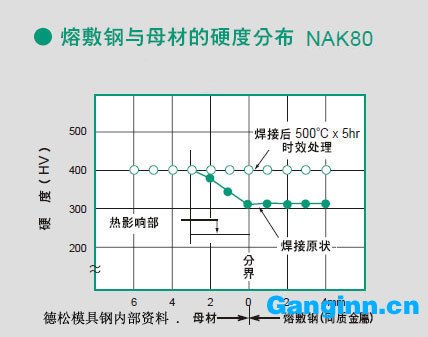

nak80硬度

       模具钢分为国产和进口的价格区间也不同,考虑到钢材在一定时间段内的价格浮动,您可以咨询一下盈钢金属客服,得到实时钢材报价!
  免费获取报价


原文标题:NAK80是什么材质硬度多少

本文部分内容来源于网络,我们仅作为信息分享。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容,请发送邮件至tokaits@163.com举报,一经查实,本站将立刻删除。
